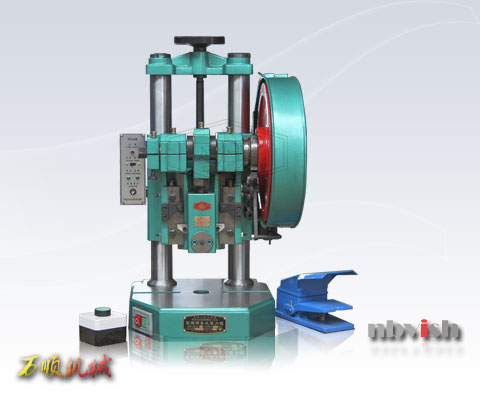

安全組合式臺式精密壓力機
| 主要規格 | 單位 | JBO4-0.5 | JBO4-1 | JBO4-2 |
|---|---|---|---|---|
| 公稱壓力 | kn | 5(0.5T) | 10(1T) | 20(2T) |
| 公稱力行程 | mm | 1.2 | 1.2 | 1.5 |
| 滑塊行程 | mm | 26 | 40 | 42 |
| 滑塊行程次數 | spm | 260 | 250 | 220 |
| 最大封閉高度 | mm | 120 | 150 | 200 |
| 立柱間距離 | mm | 102 | 104 | 129 |
| 喉口深度 | mm | 44 | 50 | 57 |
| 模柄孔尺寸 （直徑×深度） | mm | ø16×40 | ø20×40 | ø20×45 |
| 工作臺尺寸 （左右X前后） | mm | 255×183 | 288×202 | 305×216 |
| 滑塊底面尺寸 （左右×前后） | mm | 50×42 | 54×48 | 63×64 |
| 電動機功率 | kw | 0.25 | 0.37 | 0.37 |
| 外形尺寸 （長×寬×高） | mm | 460×305×515 | 500×340×570 | 520×362×693 |
| 凈重 | kg | 65 | 88 | 110 |
| 主要規格 | 單位 | JBO4-2L | JBO4-3 | JBO4-3L |
|---|---|---|---|---|
| 公稱壓力 | kn | 20(2T) | 30(3T) | 30(3T) |
| 公稱力行程 | mm | 1.5 | 1.5 | 1.5 |
| 滑塊行程 | mm | 50 | 40 | 60 |
| 滑塊行程次數 | spm | 220 | 220 | 220 |
| 最大封閉高度 | mm | 190 | 160 | 140 |
| 立柱間距離 | mm | 129 | 120 | 120 |
| 喉口深度 | mm | 57 | 70 | 70 |
| 模柄孔尺寸 （直徑×深度） | mm | ø20×45 | ø25×40 | ø25×40 |
| 工作臺尺寸 （左右X前后） | mm | 305×216 | 320×235 | 320×235 |
| 滑塊底面尺寸 （左右×前后） | mm | 63×64 | 70×70 | 70×70 |
| 電動機功率 | kw | 0.37 | 0.55 | 0.55 |
| 外形尺寸 （長×寬×高） | mm | 520×362×693 | 520×405×700 | 520×405×700 |
| 凈重 | kg | 110 | 138 | 140 |
